一、引言

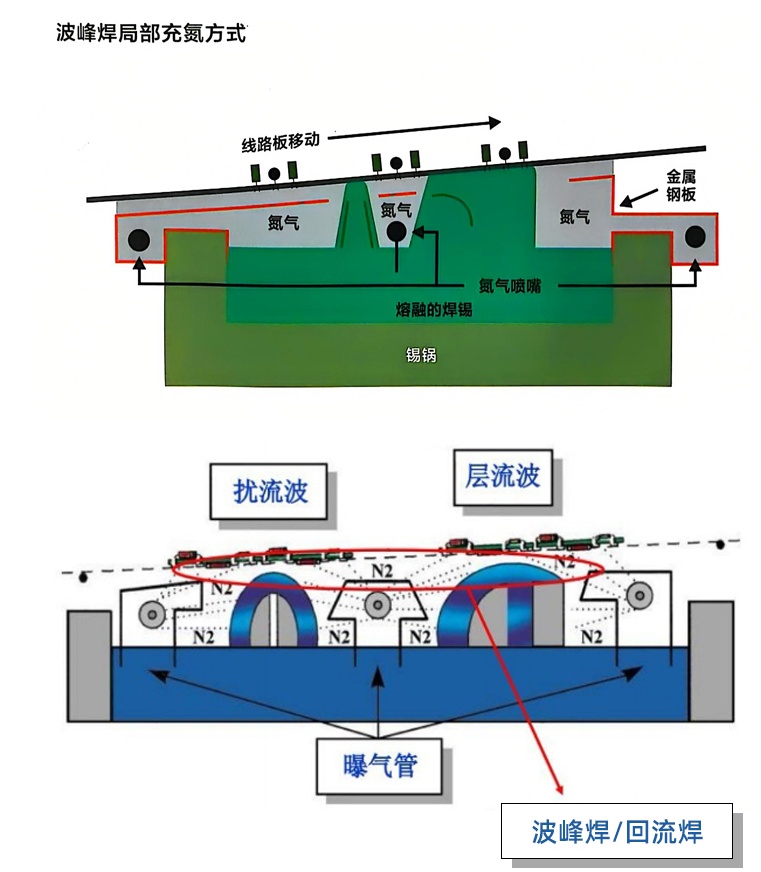

波峰焊設(shè)備在電子制造領(lǐng)域廣泛應(yīng)用，氮?dú)獗Ｗo(hù)能有效提高焊接質(zhì)量，減少氧化等缺陷。不銹鋼氮?dú)夤茏鳛榈獨(dú)廨斔偷年P(guān)鍵部件，其正確使用和工作流程對(duì)于波峰焊的穩(wěn)定運(yùn)行至關(guān)重要。以下將詳細(xì)闡述波峰焊設(shè)備使用不銹鋼氮?dú)夤艿墓ぷ髁鞒獭?/span>

二、氮?dú)夤馨惭b前準(zhǔn)備

1、材料與工具檢查

確認(rèn)所選用的不銹鋼氮?dú)夤芤?guī)格符合波峰焊設(shè)備的氮?dú)饬髁亢蛪毫σ?，通常根?jù)設(shè)備的產(chǎn)能、焊接工藝等參數(shù)確定合適的管徑和壁厚。例如，對(duì)于高產(chǎn)能、高精度的波峰焊生產(chǎn)線，可能需要內(nèi)徑 8 - 10mm、壁厚 1 - 1.5mm 的 304 不銹鋼管，以確保氮?dú)夤?yīng)的穩(wěn)定性。檢查管件連接所需的密封件，如橡膠密封圈、金屬墊片等，確保其材質(zhì)適用于氮?dú)猸h(huán)境且密封性能良好，無破損、老化等缺陷。準(zhǔn)備好安裝所需的工具，如扳手、氬弧焊機(jī)(若需焊接連接)、管切割器等，并確保工具精度和性能滿足安裝要求。

2、管路清潔

使用潔凈的壓縮空氣對(duì)不銹鋼氮?dú)夤軆?nèi)部進(jìn)行吹掃，清除管內(nèi)可能存在的灰塵、油污、金屬碎屑等雜質(zhì)。吹掃壓力一般控制在 0.3 - 0.5MPa，持續(xù)吹掃時(shí)間不少于 5 分鐘，確保管內(nèi)清潔度達(dá)到焊接工藝要求，防止雜質(zhì)進(jìn)入波峰焊設(shè)備影響焊接質(zhì)量或損壞內(nèi)部部件。

三、氮?dú)夤馨惭b流程

1、管路布局規(guī)劃

根據(jù)波峰焊設(shè)備的結(jié)構(gòu)和氮?dú)饨尤朦c(diǎn)、使用點(diǎn)位置，合理規(guī)劃氮?dú)夤苈纷呦?。盡量減少管路彎曲和長度，避免出現(xiàn)急彎和直角彎，以降低氮?dú)鈮毫p失和流動(dòng)阻力。例如，采用弧形彎管代替直角彎管，管路布局應(yīng)遠(yuǎn)離高溫、強(qiáng)電磁干擾等區(qū)域，防止因環(huán)境因素導(dǎo)致氮?dú)夤軗p壞或氮?dú)庑阅茏兓?/span>

2、管件連接

對(duì)于采用螺紋連接的管件，在螺紋處纏繞適量的聚四氟乙烯生料帶，確保密封良好且連接牢固。使用扳手按照標(biāo)準(zhǔn)扭矩?cái)Q緊管件，扭矩值根據(jù)管徑和連接部位要求確定，一般管徑 6 - 8mm 的管件扭矩為 10 - 15N?m，避免過度擰緊導(dǎo)致管件損壞或密封失效。

若采用焊接連接，使用氬弧焊機(jī)進(jìn)行焊接操作。焊接前對(duì)焊接部位進(jìn)行打磨處理，去除氧化層，保證焊接質(zhì)量。焊接過程中控制好焊接電流、電壓和焊接速度，焊接電流一般為 80 - 120A，電壓 10 - 15V，焊接速度 5 - 8mm/s，確保焊縫均勻、無氣孔、裂紋等缺陷，且焊縫強(qiáng)度滿足氮?dú)鈮毫σ蟆?/span>

四、氮?dú)庀到y(tǒng)調(diào)試與檢測(cè)

1、壓力測(cè)試

完成氮?dú)夤苈钒惭b后，關(guān)閉波峰焊設(shè)備氮?dú)馐褂枚说拈y門，從氮?dú)庠炊讼蚬苈穬?nèi)緩慢充入氮?dú)?，壓力升至設(shè)備正常工作壓力的 1.5 倍(如設(shè)備正常工作壓力為 0.2MPa，則充壓至 0.3MPa)，保壓 30 分鐘。使用壓力檢測(cè)儀表檢查管路各連接部位和焊縫處是否有壓力下降現(xiàn)象，壓力下降率應(yīng)不超過 0.05MPa/h，若壓力下降超過允許范圍，則對(duì)相應(yīng)部位進(jìn)行檢查和修復(fù)，如重新擰緊管件或補(bǔ)焊焊縫。

2、流量校準(zhǔn)

開啟波峰焊設(shè)備氮?dú)馐褂枚碎y門，將氮?dú)饬髁空{(diào)節(jié)至設(shè)備工藝要求的設(shè)定值(如 10 - 15L/min)，使用流量計(jì)對(duì)實(shí)際流量進(jìn)行測(cè)量。若流量偏差超過 ±10%，通過調(diào)節(jié)氮?dú)庠炊说臏p壓閥或流量調(diào)節(jié)閥進(jìn)行校準(zhǔn)，確保氮?dú)饬髁糠€(wěn)定且準(zhǔn)確，滿足波峰焊過程中的氮?dú)獗Ｗo(hù)需求。

五、日常維護(hù)與保養(yǎng)

1、外觀檢查

定期(每日或每班)對(duì)不銹鋼氮?dú)夤苈愤M(jìn)行外觀檢查，查看管體是否有變形、劃傷、腐蝕等情況，特別是在管路彎曲部位和連接部位重點(diǎn)檢查。如發(fā)現(xiàn)管體表面有輕微劃傷，使用砂紙對(duì)劃傷部位進(jìn)行打磨處理，并涂抹防銹劑;若有腐蝕跡象，及時(shí)評(píng)估腐蝕程度，對(duì)于嚴(yán)重腐蝕部位需更換相應(yīng)管段。

2、密封性檢查

每周對(duì)氮?dú)夤苈返倪B接部位進(jìn)行密封性檢查，可采用涂抹肥皂水的方法，在管件連接處、閥門密封處等部位涂抹肥皂水，觀察是否有氣泡產(chǎn)生。若發(fā)現(xiàn)氣泡，說明存在泄漏點(diǎn)，及時(shí)對(duì)泄漏部位進(jìn)行緊固或更換密封件，確保氮?dú)庀到y(tǒng)密封良好，防止氮?dú)庑孤┯绊懞附淤|(zhì)量和工作環(huán)境安全。

通過以上嚴(yán)謹(jǐn)?shù)墓ぷ髁鞒?，從安裝前準(zhǔn)備、安裝流程、調(diào)試檢測(cè)到日常維護(hù)保養(yǎng)，能夠確保波峰焊設(shè)備使用不銹鋼氮?dú)夤艿姆€(wěn)定性和可靠性，為波峰焊工藝提供優(yōu)質(zhì)的氮?dú)獗Ｗo(hù)，從而提高電子焊接產(chǎn)品的質(zhì)量和生產(chǎn)效率。

恒歌
1、316L不銹鋼(耐腐蝕)
2、氣泡均勻、擴(kuò)散快、不堵塞
3、新型技術(shù)/不易脫落
4、精密內(nèi)徑設(shè)計(jì)，經(jīng)過嚴(yán)格的加工工藝
5、降低焊接缺陷率延長設(shè)備壽命
6、毛細(xì)管內(nèi)壁光滑且內(nèi)徑尺寸精確到微米級(jí)別
7、提供多種尺寸、接口選擇，按需定制
